Tutorial como cambiar la antena wifi de iPhone5

Guía para cambiar la antena Wifi de iPhone 5.

Pieza de recambio si tu iPhone 5 no tiene la suficiente cobertura o tu antena dejo de funcionar.

HERRAMIENTAS NECESARIAS

COMENZAMOS

1º – Lo primero que debemos hacer es abrir el iphone, para ello tienes que retirar lapantalla del iPhone 5. ccon el destornillador pentalobular, retira los 2 tornillos inferiores.

2º – Levanta la pantalla del iPhone sin dañar los conectores. Coloca la ventosa en la zona próxima al botón home, tal como se muestra en la imagen. (no tirar de golpe, hacerlo suave ya que todavía tenemos los conectores conectados)

3º – Tras levantar la pantalla retira los tres tornillos (con el destornillador 4 puntas) que cubren los conectores y levanta la plancha del lado derecho y la desenganchamos de la parte izquierda.

4º – Una vez quitamos la plancha metálica podemos ver los tres flex de la pantalla que procederemos a desconectar.

5º – Los desconectamos y retiramos la pantalla del resto del iPhone 5.

6º – Ya tenemos la pantalla totalmente separada del iPhone, ahora nos vamos a centrar en quitar los conectores de la batería, para ello debemos quitar los 2 tornillos que fijan la placa metálica a la batería.

7º – Quitados los tornillos, retiramos la placa metálica y desconectamos la batería. La levantamos ayudándonos de la lengüeta de plástico y la sacamos del chasis del iphone5.

8º – Con la batería quitada, vamos con la placa base.

  9º – Retiramos el tornillo que fija la chapa metálica del flex del conector doc “Lightning”

10º –  Una vez retirada la chapa desconectamos los conectores de la placa base (cable interconexión superior, flex de los botones de volumen, interruptor de timbre vibrador y encendido.

11º – Retiramos los conectores

12º – Proseguimos quitando la chapa que fija la cámara a la placa base; quitamos los tornillos y retiramos la pletina

13º En la parte superior interna quitamos los tornillos que unen la placa base al chasis.

14º Vamos ahora a desmontar la tarjeta SIM. Para ello primero debemos desconectar la antena de datos, situada encina del buzzer, ayudándonos de la espátula

15º – Se levanta el flex de doc Lighting y se despega de la placa base

16º – Retiramos el portaSIM

17º – Seguimos retirando tornillos para terminar de soltar la placa base del chasis. Los tornillos marcados en rojo con destornillador de estrella y los marcados en amarillo con el destornillador plano

18º – Ya tenemos desmontada la placa base casi por completo, nos falta el conector de wifi así que mucho cuidado al levantar la placa base.

19º – Retiramos el conector, para ello damos la vuelta a la placa base, y soltamos el conector. Ahora ya sí tenemos totalmente desmontada la placa base  y la podemos sacar libremente

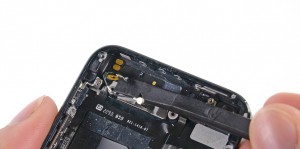

20º – Levantamos con cuidado la antena Wifi con la punta de una espátula hasta que esté suelta y podamos sacar la antena sin problemas

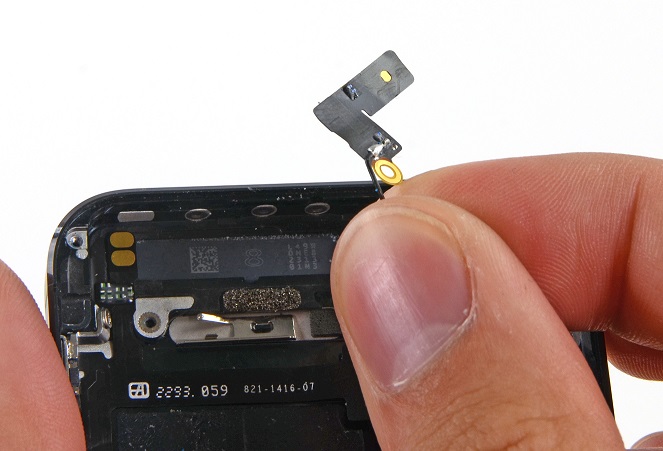

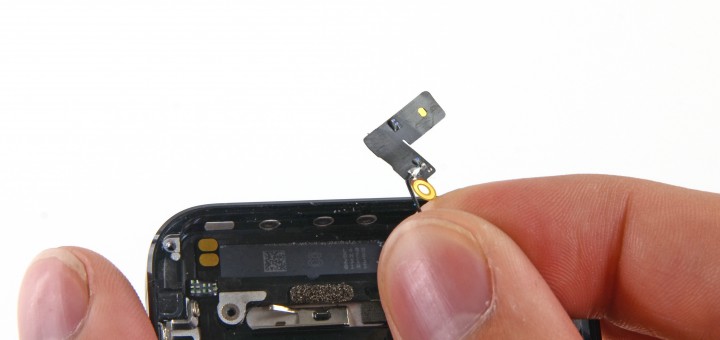

21º – Sacamos la Antena y ya podríamos colocar el nuevo repuesto

Para volver a montar todos los componentes debemos ir montando todas las piezas quitadas pero en orden inverso.

Recuerda con mucho cuidado de no dañar ninguna pieza ni los flex y con mucha, mucha paciencia!!

Esperamos que esta guía tutorial te haya sido de ayuda en la reparación de tu iPhone 5, y no dudes en comentar si tienes alguna duda o consulta que hacernos.

Hasta el próximo tutorial!!!
