Tutorial como cambiar pantalla de iPhone 4
Con esta guía tutorial te mostraremos paso a paso como cambiar la pantalla de tu iPhone 4 fácilmente.
Este modelo de Apple resulta un poco más complicado de cambiar que su predecesor el iPhone 3. Para el cambio de la pantalla en el iPhone 4 debemos desmontar casi por completo el iPhone 4.
Disponible en www.tutiendastore.es/pantallaiphone4. Disponible también en blanco y colores
COMENZAMOS
1º – Lo primero que tenemos que hacer es quitar la tapa trasera de cristal; para ello quitamos los dos tornillos de la parte inferior.
Estos podran ser de 4 o 5 puntas dependiendo del modelo de iPhone 4.

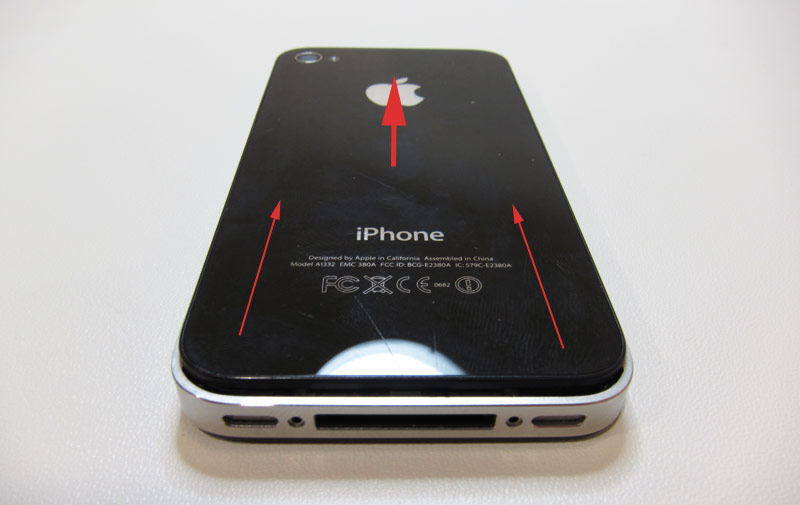

2º – Una vez retirados los tornillos, sin separar la tapa del resto del chasis, la desplazamos ligeramente hacia arriba. Veremos un pequeño hueco en la parte inferior que indica que ya podemos levantar y retirar la tapa trasera de cristal del iPhone 4.
3º – Una vez hemos quitado la carcasa trasera de cristal quitamos el tornillo que fija el conector de la batería a placa base.

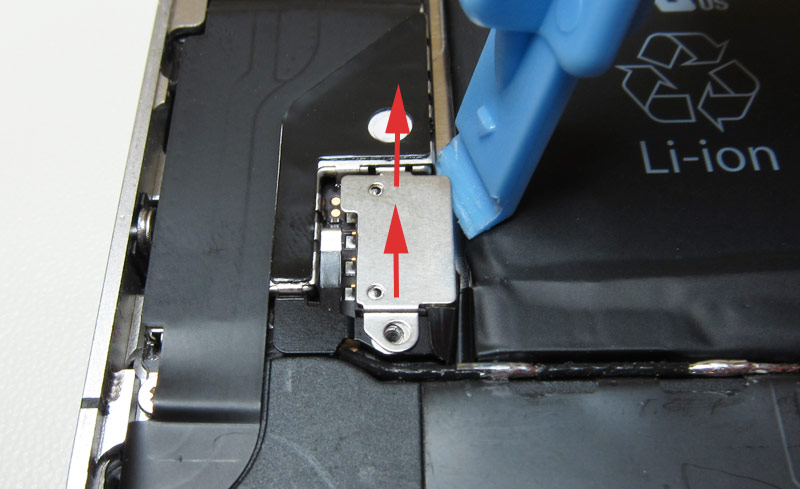

3º – Ayudándonos de la espátula de plástico hacemos una leve palanca desde la parte inferior del conector hacia arriba.
4º – Quitamos una pequeña plancha metálica que protege el conector de la antena.
5º – Haciendo uso de la lengüeta de plástico extraemos, primero de un lado y después del otro, la batería del iPhone. Al ir pegada con adhesivo será necesario realizar bastante fuerza para poder retirar la batería, en ocasiones es necesario ayudarse de la palanca, siempre con cuidado de no apoyar en la placa base, realizando la presión contra el chasis.

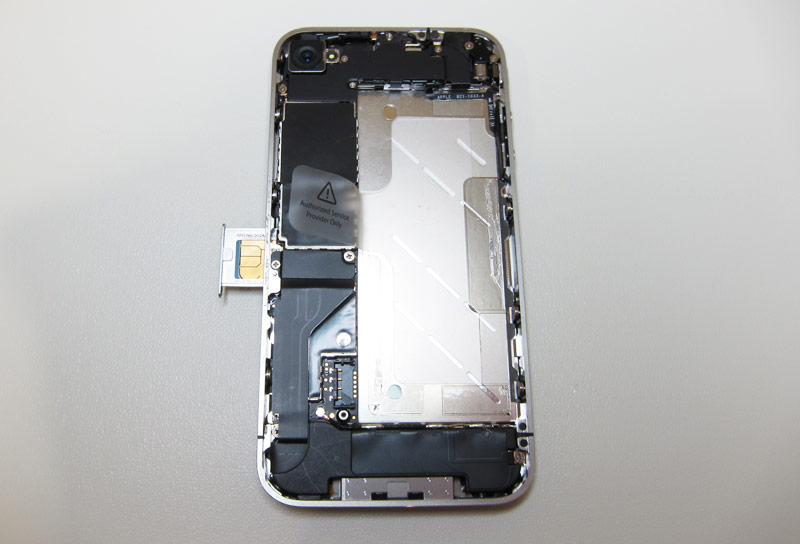

6º – Ya con la batería quitado, extraemos el porta-sim de nuestro iPhone 4.

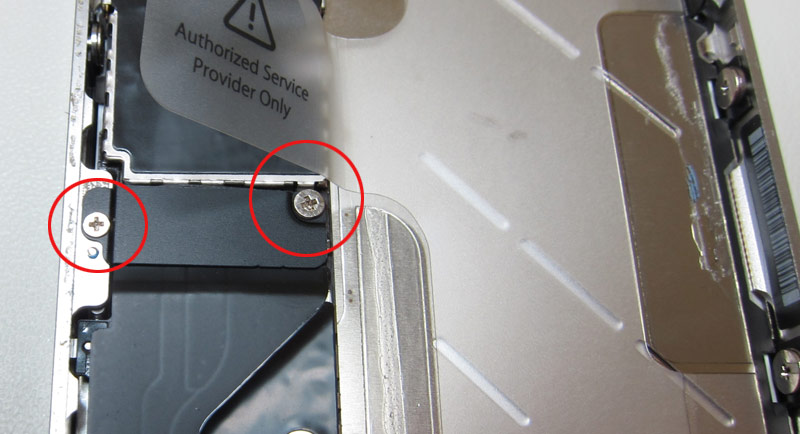

7º – Retiramos los dos tornillos que anclan el cable del DOCK de carga a la placa base.

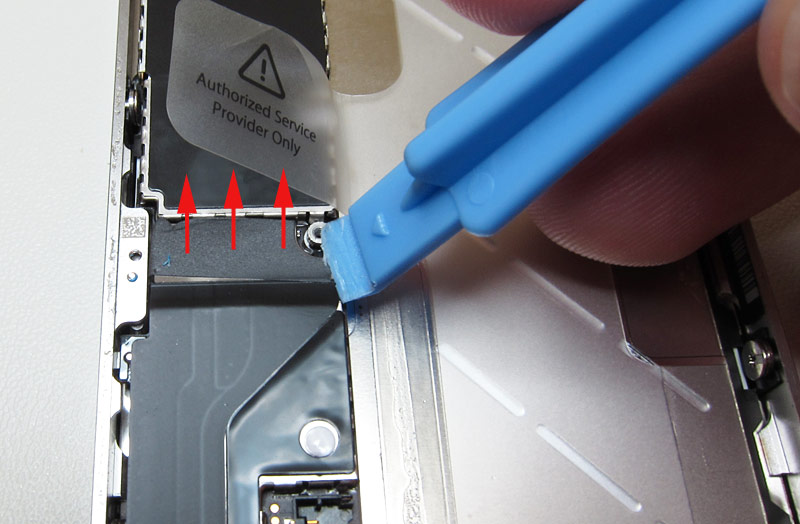

8º . Una vez desconectado el conector, tenemos que despegar con cuidado el flex de la placa base.
9º – Ahora en la parte superior del iPhone 4 retiramos los 5 tornillos de la tapa que protege los conectores.

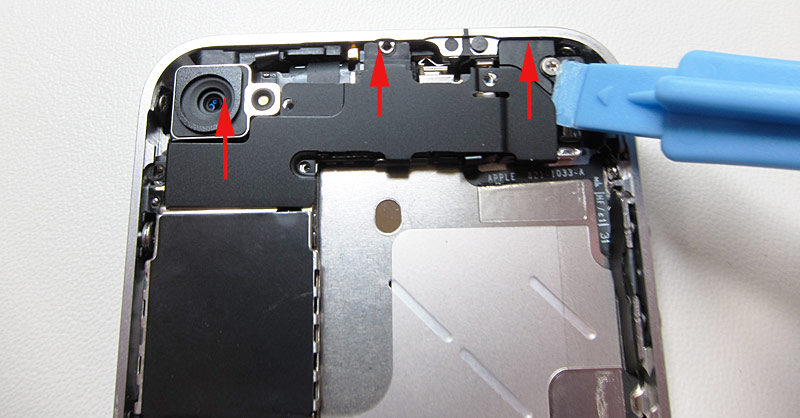

10º – Quitamos la placa superior para dejar al descubierto el conector de la cámara.
Con la espátula de plástico realizamos una leve palanca para desconectar el conector de la cámara de la placa base.
11º – Tras desconectar el conector, simplemente extraemos el cuerpo de la cámara de su ubicación.
12º- Quitada la cámara, retiramos el sensor de humedad que se encuentra en el centro de la placa base.

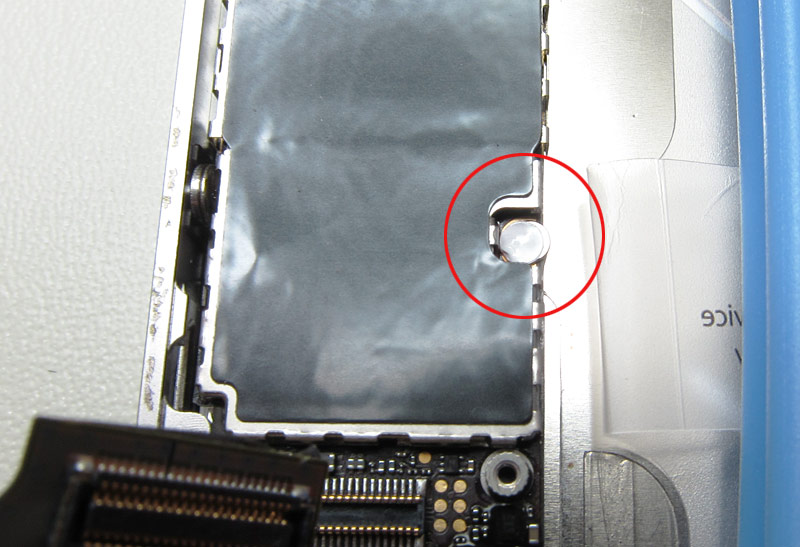

13º – Una vez quitado el sensor de humedad, extraemos el tornillo que se encuentra debajo de él sujetando la placa base.
14º – Volvemos a la parte superior de la placa base y desconectamos los 5 conectores que corresponden a:
Digitalizador (1)
Panel LCD (2)
Auriculares y botones de volumen (3)
Micrófono superior y botón de apagado/encendido (4)
Cámara frontal (5)

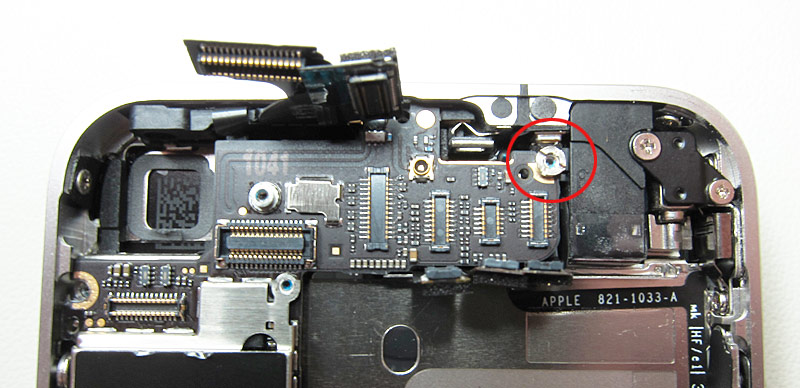

15º – Ahora debemos quitar el ultimo tornillo que sujeta la placa base del iPhone 4.
Para la extracción de este tornillo es recomendable el uso de un destornillador plano.

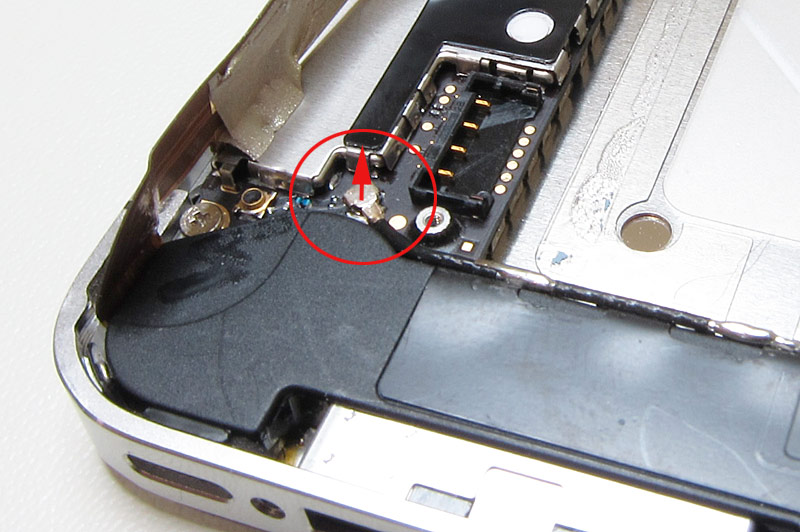

16º – En la parte inferior de la placa base mediante una leve palanca con la espátula de plástico desconectamos el cable de la antena de la placa base.
17º – Desconectado el cable de la antena, ahora podemos extraer la placa base.
Empezamos a levantar desde la parte inferior sin enganchárla con ningún cable o conector y con especial cuidado para no dañar la placa base.

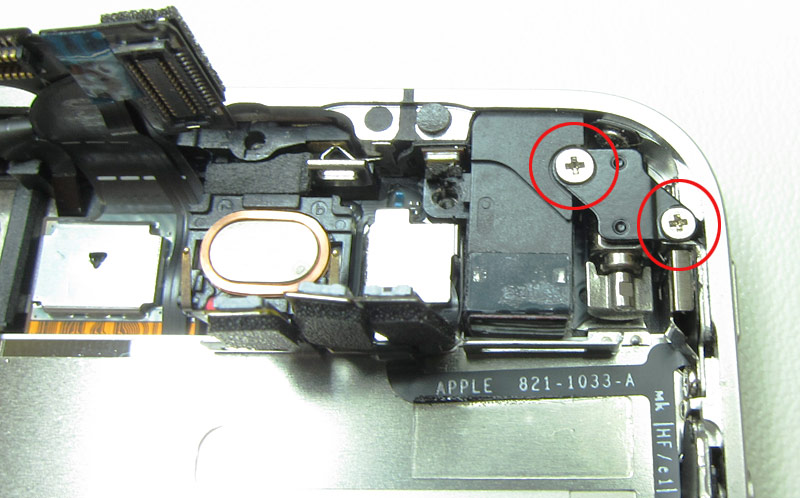

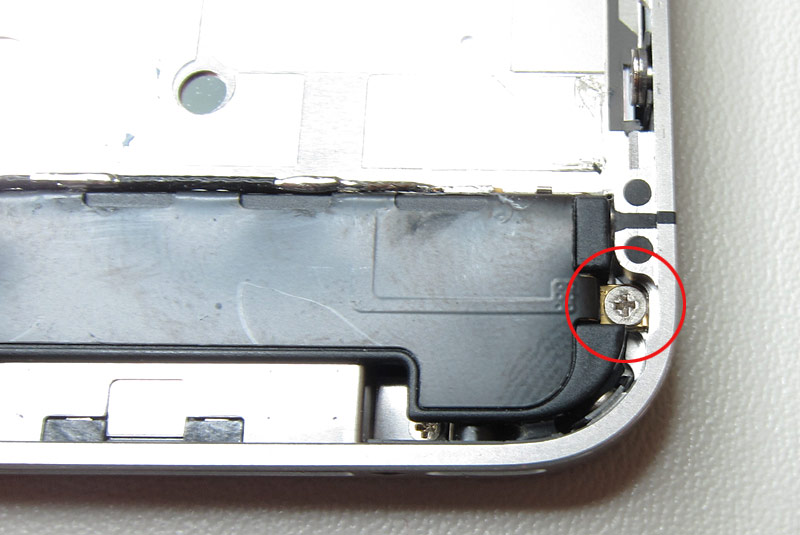

18º – Ahora vamos a por el buzzer de audio, solo está sujeto al chasis de nuestro iPhone 4 mediante un tornillo que debemos quitar.

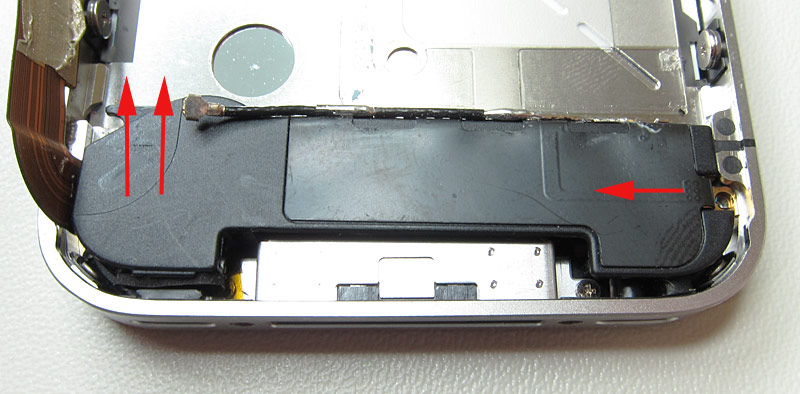

19º – Extraemos el modulo tan solo levantando de un lado para su extracción.
20º – En este punto quitamos el vibrador de nuestro iPhone 4.

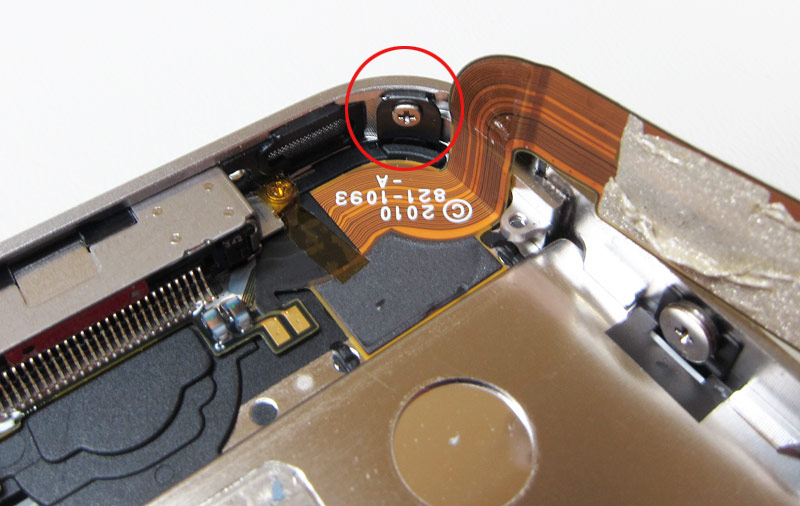

21º – Comenzamos a quitar los tornillos que sujeta la pantalla, comenzando por el de la esquina superior derecha.

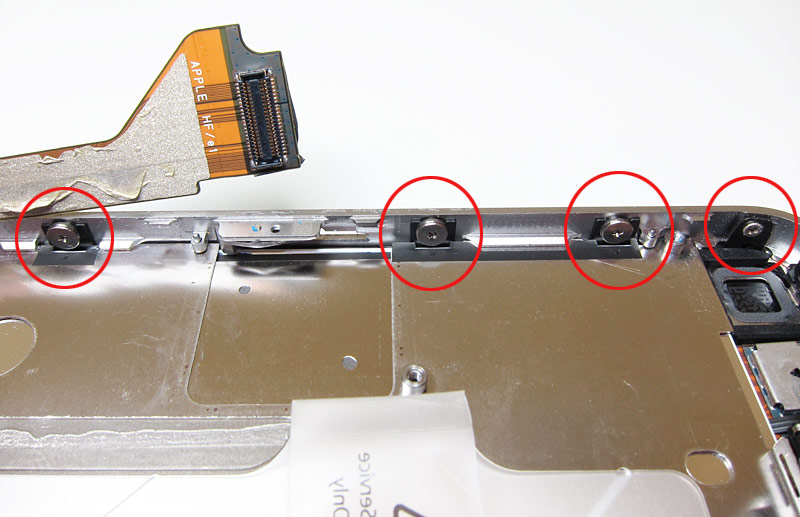

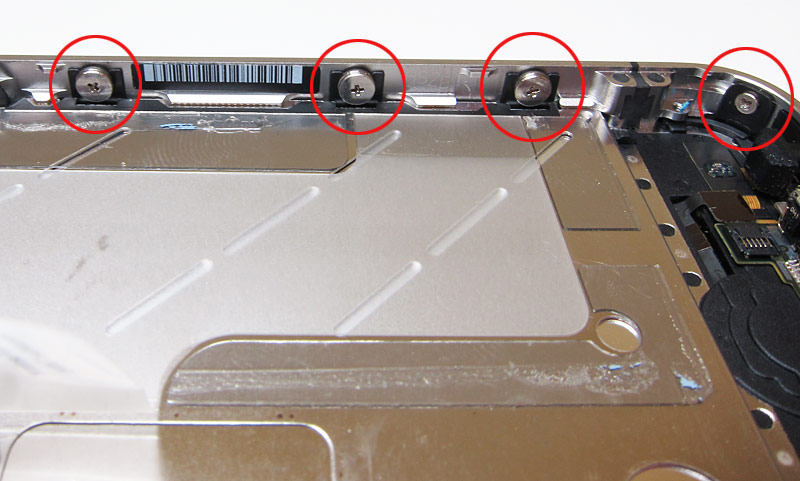

22º – Retiramos los tres tornillos del lateral derecho y el de la esquina inferior derecha.
23º – Extraemos el tornillo inferior izquierdo de la pantalla.
24º – Finalizamos quitando los tornillos del lateral izquierdo y la esquina superior izquierda.

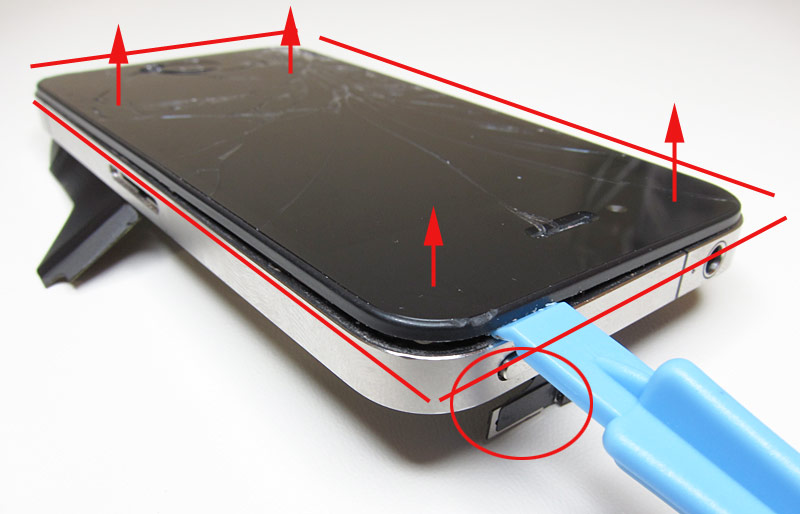

25º – En este punto podremos ayudarnos de la púa y la palancas incluidas en el kit, para separar todos los extremos de la pantalla del chasis, ya que ésta está pegada.
Una vez despegada tenemos que sacar los conectores por el estrecho hueco del chasis.

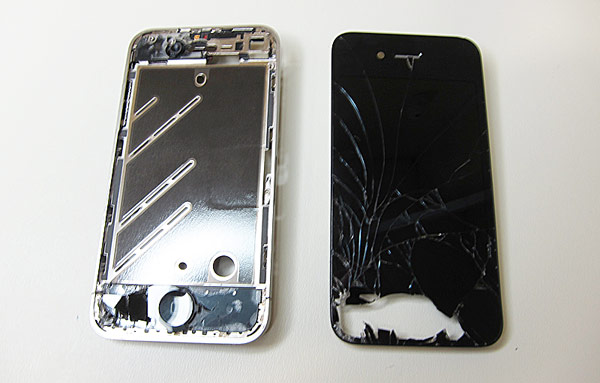

26º – Una vez retirada la pantalla asegure de limpiar correctamente el chasis para facilitar la instalación de la nueva pantalla.
Conectamos la nueva pantalla y montamos el resto de partes siguiendo los pasos anteriores de manera inversa.
Aviso importante: uno de los fallos de montaje más comunes en el montaje de la pantalla delantera es el pinzamiento o atrapamiento de los flejes de conexión de la misma con el propio chasis al pasar dichos flejes desde la parte delantera a la parte trasera para su conexión, en el orificio por el cual estos han de ser introducidos.
Se ha de comprobar que los fejes están bien estirados antes de fijar la pantalla con sus tornillos, ambos conectores han de quedar a la misma altura, (de no ser así, esto indicaría que el fleje ha quedado pillado entre el chasis y la pantalla, de darse esta situación es muy importante NO tirar de los flejes ya que son muy delicados y un pequeño tiro puede partir el mismo, se ha de volver a sacar la pantalla y repetir la operación.
Ha de introducir completamente estos flejes por su orificio sin forzar los mismos.
Esperamos que esta guía tutorial te haya sido de ayuda en la reparación de tu iPhone 4, y no dudes en comentar si tienes alguna duda o consulta que hacernos.
Hasta el próximo tutorial!!!
